Peugeot 3008 - Instrukcja Obslugi: Akumulator 12 V

Informacje ogólne

Kwasowo-ołowiowe akumulatory rozruchowe

Akumulatory zawierają szkodliwe substancje, takie jak kwas siarkowy i ołów. Należy je utylizować zgodnie z obowiązującymi przepisami i w żadnym wypadku nie wolno ich wyrzucać razem z odpadkami domowymi. Zużyte baterie i akumulatory należy przekazywać do specjalnego punktu odbioru takich odpadów.

Przed przystąpieniem do pracy przy akumulatorze zabezpieczyć oczy i twarz. Wszelkie prace przy akumulatorze należy wykonywać w miejscu z dobrą wentylacją i z dala od otwartego ognia lub źródeł iskier, aby uniknąć ryzyka wybuchu i pożaru. Po zakończeniu pracy należy umyć ręce.

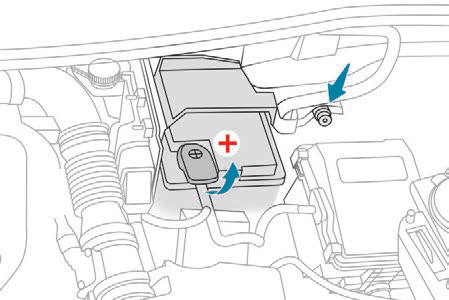

Dostęp do akumulatora

Akumulator znajduje się pod pokrywą komory silnika.

Aby uzyskać dostęp do zacisku (+):

• odblokować pokrywę komory silnika, zwalniając dźwignię wewnątrz pojazdu i zewnętrzny zaczep zabezpieczający;
• podnieść pokrywę i podeprzeć ją podpórką.

(+) Zacisk dodatni.

Ma on klemę szybkiego zdejmowania.

(-) Zacisk ujemny.

Ponieważ zacisk ujemny akumulatora nie jest dostępny, w pobliżu akumulatora znajduje się przeniesiony punkt masowy.

W przypadku rozładowania akumulatora można uruchomić silnik za pomocą akumulatora pomocniczego (zewnętrznego lub z innego samochodu) przy wykorzystaniu przewodów rozruchowych lub urządzenia rozruchowe

Nigdy nie uruchamiać silnika poprzez podłączanie prostownika. Nie używać urządzenia rozruchowego o napięciu 24 V lub wyższym. Przed podłączeniem akumulatora pomocniczego sprawdzić, czy jego napięcie znamionowe wynosi 12 V, a pojemność znamionowa odpowiada pojemności rozładowanego akumulatora. Obydwa samochody nie mogą się stykać. Wyłączyć wszystkie odbiorniki energii elektrycznej (system audio, wycieraczki, światła itd.). Zadbać o to, aby przewody rozruchowe nie przebiegały w pobliżu ruchomych części silnika (wentylator, paski itd.). Nie odłączać zacisku (+) podczas pracy silnika.

• Unieść plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.

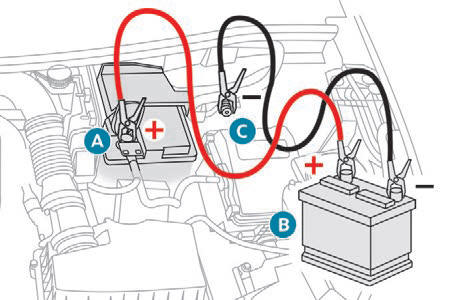

• Podłączyć czerwony przewód do dodatniego zacisku (+) rozładowanego akumulatora A (przy zagiętej metalowej części), a następnie do dodatniego zacisku (+) akumulatora pomocniczego B albo urządzenia rozruchowego.
• Jeden koniec przewodu zielonego lub czarnego podłączyć do ujemnego zacisku (-) akumulatora pomocniczego B albo urządzenia rozruchowego (lub do punktu masowego pojazdu z akumulatorem pomocniczym).
• Drugi koniec przewodu zielonego lub czarnego podłączyć do punktu masowego C pojazdu z rozładowanym akumulatorem.
• Uruchomić silnik pojazdu z akumulatorem pomocniczym i pozwolić mu pracować przez kilka minut.
• Włączyć rozrusznik w pojeździe z rozładowanym akumulatorem i uruchomić silnik.

Jeżeli silnik nie uruchomi się od razu, wyłączyć zapłon i poczekać chwilę przed ponowną próbą.

• Poczekać, aż silnik zacznie pracować na wolnych obrotach.
• Odłączyć przewody rozruchowe w odwrotnej kolejności.
• Założyć plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.
• Podczas jazdy albo na postoju pozwolić silnikowi pracować co najmniej przez 30 minut, aby akumulator mógł osiągnąć wystarczający poziom naładowania.

Nigdy nie pchać samochodu, aby go uruchomić, gdy jest on wyposażony w automatyczną skrzynię biegów.

Aby zapewnić optymalną trwałość akumulatora, należy utrzymywać jego stan naładowania na dostatecznym poziomie.

W niektórych przypadkach może się okazać konieczne naładowanie akumulatora:

• w przypadku jazdy głównie na krótkich trasach,
• jeżeli przewiduje się dłuższy postój trwający kilka tygodni.

Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

Ładując akumulator we własnym zakresie, korzystać wyłącznie z prostownika do akumulatorów ołowiowych o napięciu znamionowym 12 V. Przestrzegać instrukcji podanych przez producenta prostownika. Nigdy nie zamieniać biegunów. Nie trzeba odłączać akumulatora.

• Wyłączyć zapłon.
• Wyłączyć wszystkie odbiorniki energii elektrycznej (radioodtwarzacz, światła, wycieraczki szyb itd.).
• Wyłączyć prostownik B przed podłączeniem przewodów do akumulatora, aby uniknąć przeskoku iskry.
• Sprawdzić, czy przewody prostownika nie są uszkodzone.
• Podnieść plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.

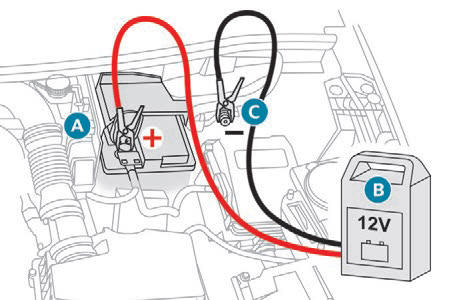

• Podłączyć przewody prostownika B w następujący sposób:

• czerwony przewód dodatni (+) do zacisku (+) akumulatora A,
• czarny przewód ujemny (-) do punktu masowego C samochodu.

• Po zakończeniu ładowania najpierw wyłączyć prostownik B, a potem odłączyć przewody od akumulatora A.

Obecność tej etykiety wskazuje, że należy koniecznie używać wyłącznie prostownika 12 V. Użycie innego urządzenia grozi nieodwracalnym uszkodzeniem osprzętu elektrycznego związanego z funkcją Stop&Start.

Nigdy nie próbować ładować zamarzniętego akumulatora – ryzyko wybuchu! Jeżeli akumulator zamarzł, należy go sprawdzić w ASO sieci PEUGEOT lub w warsztacie specjalistycznym, gdzie mechanik sprawdzi, czy wewnętrzne elementy nie są uszkodzone i czy obudowa nie jest pęknięta, co mogłoby spowodować ryzyko wycieku toksycznego i korozyjnego kwasu.

Pewne funkcje, w tym Stop&Start, pozostają niedostępne, dopóki akumulator nie osiągnie wystarczającego poziomu naładowania.

Aby zachować poziom naładowania akumulatora wystarczający do rozruchu silnika, zaleca się odłączenie akumulatora w przypadku bardzo długiego postoju.

Przed odłączeniem akumulatora:

• Zamknąć wszystkie otwory (drzwi, tylną klapę, szyby, dach).
• Wyłączyć wszystkie odbiorniki energii elektrycznej (radio, wycieraczki szyb, światła itd.).
• Wyłączyć stacyjkę i odczekać cztery minuty.

Po uzyskaniu dostępu do akumulatora wystarczy odłączyć przewód od zacisku (+).

Klema szybkiego zdejmowania

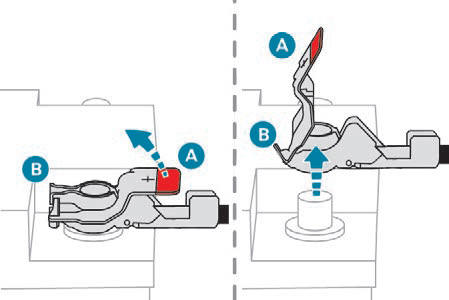

Odłączenie zacisku (+)

• Podnieść maksymalnie dźwignię A, aby zwolnić klemę B.
• Podważyć i zdjąć klemę B.

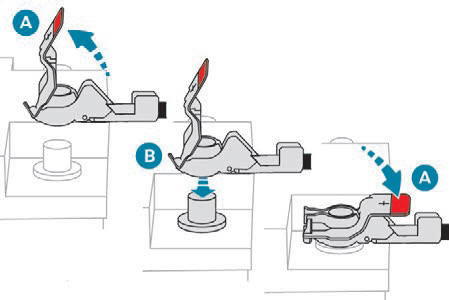

Podłączenie zacisku (+)

• Podnieść maksymalnie dźwignię A.
• Założyć klemę B na zacisk (+).
• Wcisnąć klemę B do oporu.
• Opuścić dźwignię A, aby zablokować klemę B.

Nie naciskać dźwigni na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli klema jest nieprawidłowa ustawiona. Powtórzyć procedurę.

Po podłączeniu akumulatora

Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.

Jeśli w pojazdach z kierownicą z prawej strony licznik całkowitego przebiegu osiągnie wartość 100 km, przed uruchomieniem silnika należy odczekać ok. 15 min.

W razie wystąpienia jakichkolwiek problemów należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

Na podstawie informacji znajdujących się w odpowiednich rozdziałach należy samodzielnie przeprowadzić ponowną inicjalizację niektórych układów, jak np.:

• kluczyka z pilotem zdalnego sterowania albo kluczyka elektronicznego (w zależności od wersji),
• dachu otwieranego i jego elektrycznie zasuwanej zasłony,
• elektrycznych podnośników szyb,
• daty i godziny,
• zapamiętanych stacji radiowych.

Podczas jazdy po pierwszym rozruchu silnika funkcja Stop&Start może nie działać. W tym przypadku funkcja będzie dostępna dopiero po nieprzerwanym postoju, którego czas trwania zależy od temperatury otoczenia i stanu naładowania akumulatora (do około 8 godzin).
