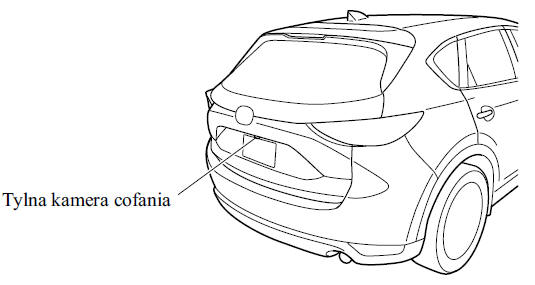

Kamera cofania wyświetla obraz z tylnej części samochodu podczas cofania.

OSTRZEŻENIE

Zawsze zachowuj ostrożność w trakcie cofania obserwując samodzielnie warunki z tyłu i po bokach samochodu: Cofanie samochodem tylko przy użyciu kamery cofania może być przyczyną wypadku lub uderzenia w obiekt znajdujący się na drodze pojazdu. Kamera cofania jest jedynie urządzeniem pomocniczym wykorzystywanym przy cofaniu samochodu. Obraz wyświetlany na ekranie może się różnić od rzeczywistości.

PRZESTROGA

• Nie korzystaj z kamery cofania w poniższych okolicznościach: Użycie kamery cofania w wymienionych poniżej warunkach zagraża bezpieczeństwu i może spowodować obrażenia pasażerów i/lub uszkodzenia samochodu.
  • Jazda po drogach pokrytych lodem lub śniegiem.
  • Jazda z założonymi łańcuchami przeciwpoślizgowymi lub kołem zapasowym.
  • Jazda z nie zamkniętą całkowicie pokrywą bagażnika.
  • Samochód stoi na wzniesieniu.
• Kiedy wyświetlacz jest zimny, obraz może się poruszać na wyświetlaczu, lub być ciemniejszy niż zwykle i nie odzwierciedlać rzeczywistej sytuacji. Zawsze zachowuj ostrożność w trakcie cofania obserwując samodzielnie warunki z tyłu i po bokach samochodu.
• Nie wywieraj nacisku na kamerę. Może się zmienić jej pozycja lub kąt ustawienia.
• Nie odłączaj, nie modyfikuj, ani nie usuwaj kamery, gdyż może to spowodować utratę jej wodoszczelności.
• Osłona kamery zrobiona jest z plastiku. Nie używaj do jej czyszczenia środków odtłuszczających, rozpuszczalników, wosku ani środków ściernych. Jeśli taki środek zostanie wylany na kamerę, zetrzyj go niezwłocznie miękką szmatką.
• Nie pocieraj mocno osłony kamery materiałem ściernym lub twardą szczotką. Można w ten sposób porysować osłonę kamery lub soczewek, co może pogorszyć jakość obrazu.

UWAGA

•  Jeśli woda, śnieg lub błoto zasłonią soczewkę kamery, wytrzyj je miękką szmatką. Jeśli nie uda się jej w ten sposób wyczyścić, użyj delikatnego detergentu.
•  Jeśli temperatura kamery ulegnie szybkiej zmianie (z ciepłej na zimną, z zimnej na ciepłą), kamera cofania może nie działać prawidłowo.
• Przed wymianą opon skontaktuj się z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy. Wymiana opon może spowodować odchylenie linii prowadzących, jakie pojawiają się na wyświetlaczu.
•  Jeśli przód, bok lub tył samochodu brał udział w kolizji, ustawienie kamery cofania (umiejscowienie, kąt instalacji) może być nieprawidłowe. Zawsze konsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowane Stacje Obsługi Mazdy.
•  Jeśli na wyświetlaczu pojawia się komunikat "Brak sygnału wideo", prawdopodobnie wystąpił problem z kamerą. Poddaj Twój samochód kontroli przez specjalistyczny serwis, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•  (Typ wyświetlania za pomocą linii przewidywanego kierunku jazdy samochodu) W wyniku wywarcia zbyt dużej siły na kierownicę linie prowadzące mogą się nie wyświetlić. Zmniejsz siłę wywieraną na kierownicę, aby umożliwić wyświetlanie linii prowadzących.

Przełączanie na widok kamery cofania

Aby włączyć widok kamery cofania, przesuń dźwignię zmiany biegów (manualna skrzynia biegów) lub dźwignię wybierania biegów (automatyczna skrzynia biegów) w pozycję biegu wstecznego (R) przy włączniku zapłonu ustawionym w pozycji ON.

UWAGA Gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania biegów (automatyczna skrzynia biegów) zostaje przesunięta z pozycji biegu wstecznego (R) do innej pozycji dźwigni zmiany biegów (manualna skrzynia biegów) lub dźwigni wybierania biegów (automatyczna skrzynia biegów), na wyświetlaczu ponownie pojawia się wcześniejszy ekran.

Przestrzeń wyświetlana na ekranie

Obraz wyświetlany na ekranie może się różnić od rzeczywistości.

UWAGA

• Wyświetlany obszar jest uzależniony od samochodu i warunków na drodze.
• Wyświetlany obszar jest ograniczony. Obiekty znajdujące się pod zderzakiem i przy jego końcach nie będą wyświetlane.
• Ze względu na specyficzną budowę kamery, odległość wyświetlana na ekranie może się różnić od rzeczywistej.
• Obrazy z kamery cofania wyświetlane na ekranie to obrazy odwrócone (odbicie lustrzane).
• Niektóre elementy wyposażenia opcjonalnego, mogą być wychwycone przez kamerę. Nie instaluj dodatkowych elementów mogących mieć wpływ na pole widzenia kamery, takich jak elementy emitujące światło, czy elementy odblaskowe.
• Wyświetlany obraz może być w poniższych okolicznościach niewyraźny, choć nie jest to związane z usterką systemu.
  • Na terenach zaciemnionych.
  • Kiedy temperatura wokół kamery jest niska/wysoka.
  • Kiedy kamera jest mokra, na przykład w czasie deszczu lub przy dużej wilgotności powietrza.
  • Kiedy substancja obca, na przykład błoto oblepiła kamerę.
  • Kiedy kamera odbija światło słoneczne lub światła innego samochodu.
• Obraz może być wyświetlany z opóźnieniem, jeśli temperatura otoczenia kamery jest niska.

Patrząc na wyświetlacz

Tryb wyświetlania za pomocą linii przewidywanego toru jazdy pojazdu

Tryb prowadzenia zgodnie z wyświetlaną ścieżką wskazuje przewidywany kierunek jazdy samochodu po obrócenia kierownicy.

Korzystaj z tego trybu podczas parkowania samochodem na parkingach z wyznaczonymi miejscami lub w garażach.

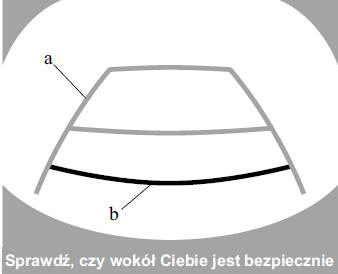

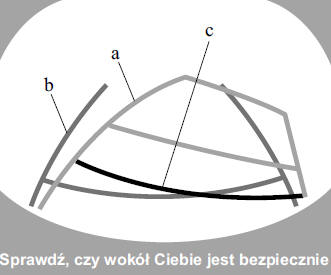

1. Wyświetlana ścieżka samochodu (żółta) Linie te wyświetlane są jako element odniesienia w zakresie przewidywanego toru jazdy samochodu.

   Wyświetlanie linii toru jazdy samochodu zmienia się po obróceniu kierownicą.

2. Linie powiększonej szerokości samochodu (niebieskie) Linie te pokazują powiększoną szerokość samochodu.

   Linie te nie są wyświetlane, kiedy koła samochodu znajdują się w pozycji na wprost.

3. Linie odległościowe Linie te wskazują przybliżoną odległość, mierząc od tyłu samochodu (od końca zderzaka).

   Linia niebieska oznacza odległość około 50 cm od zderzaka tylnego.

   Linie czerwona i żółta, które zmieniają swe pozycje po obróceniu kierownicą, wskazują odległości około 50 cm (czerwona) i około 100 cm (żółta) od zderzaka tylnego (w środkowym punkcie każdej z linii).

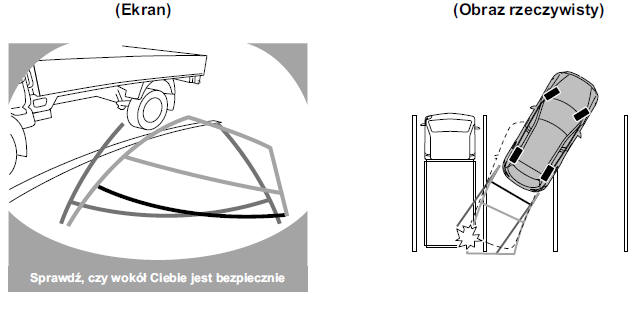

   Przekłamanie związane z kątami pojawia, kiedy koła samochodu nie są ustawione na wprost.

   Na powyższym rysunku prawa strona samochodu znajduje się w pozycji bliższej od aktualnej odległości wyświetlanej przez linie prowadzące (czerwoną: około 50 cm, żółtą: około 100 cm za zderzakiem tylnym), natomiast strona lewa jest w pozycji bardziej oddalonej.

PRZESTROGA

Wskazana pozycja linii prowadzenia na wyświetlaczu zmienia się w zależności od stanu samochodu (np. liczby pasażerów/ilości ładunku) i od warunków drogowych (np. stopień nachylenia względem tyłu samochodu).

Podczas cofania zawsze sprawdzaj obszar za samochodem oraz otoczenie znajdujące się bezpośrednio w zasięgu Twojego wzroku.

Tryb wyświetlania za pomocą stałych linii szerokości pojazdu i odległości od tylnego zderzaka pojazdu

Linie prowadzące, które wskazują szerokość samochodu (żółte), wyświetlane są na ekranie jako punkt odniesienia dla przybliżonej szerokości samochodu względem szerokości miejsca parkingowego, do którego zamierzasz wjechać tyłem.

Korzystaj z tego trybu wyświetlania podczas parkowania samochodem na parkingach z wyznaczonymi miejscami lub w garażach.

1. Linie prowadzące wskazujące szerokość samochodu (żółte) Linie prowadzące służą jako punkt odniesienia dla przybliżonej szerokości samochodu.
2. Linie odległościowe Linie te wskazują przybliżoną odległość, mierząc od tyłu samochodu (od końca zderzaka).

   Linie czerwona i żółta wskazują odległości około 50 cm (czerwona) i około 100 cm (żółta) od zderzaka tylnego (w punkcie środkowym każdej z linii).

PRZESTROGA

Linie prowadzące na ekranie są liniami stałymi. Nie są one zsynchronizowane z kierunkiem obrotu kierownicą przez kierowcę. Podczas cofania uważaj i zawsze sprawdzaj obszar za samochodem oraz otoczenie znajdujące się bezpośrednio w zasięgu Twojego wzroku.

Działanie kamery cofania może być różne, w zależności od natężenia ruchu, sytuacji na drodze, czy stanu samochodu. Zakres operowania kierownicą oraz czas potrzebny do wykonania manewru także może się różnić w zależności od okoliczności, dlatego zawsze samodzielnie sprawdzaj sytuację wokół samochodu i dostosowuj jazdę do zaistniałych warunków.

Miej zawsze na uwadze powyższe ostrzeżenia podczas korzystania z kamery cofania.

Tryb wyświetlania za pomocą linii przewidywanego toru jazdy pojazdu

UWAGA Poniżej przedstawiono przykład parkującego samochodu, w którym kierowca podczas cofania obraca kierownicą w prawo. Działanie odbywa się w odwrotny sposób, jeśli samochodem parkuje się z przeciwległej strony.

1. Aby włączyć widok kamery cofania, przesuń dźwignię zmiany biegów (manualna skrzynia biegów) lub dźwignię wybierania biegów (automatyczna skrzynia biegów) w pozycję biegu wstecznego (R).

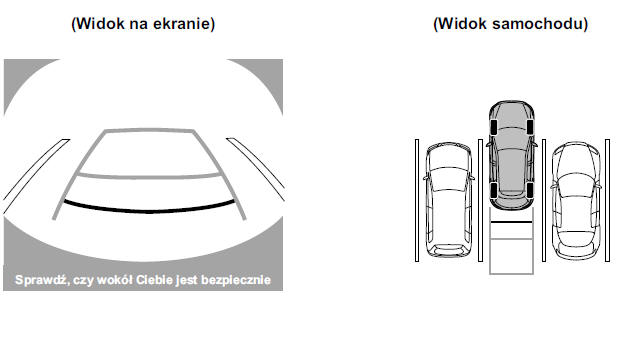

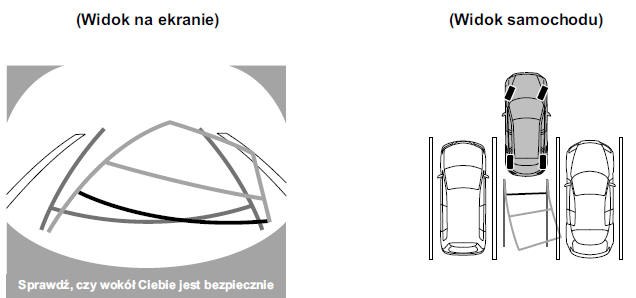

2. Przed wjechaniem samochodem na miejsce parkingowe, obracaj kierownicą - patrząc jednocześnie na wyświetlany tor jazdy samochodu - w taki sposób, aby samochód wjechał na środek przewidzianej przestrzeni.

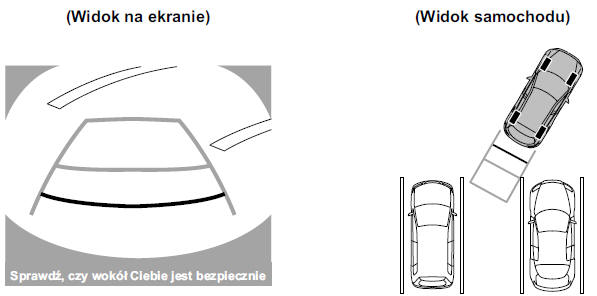

3. W momencie, kiedy Twój samochód zaczyna wjeżdżać w dane miejsce parkingowe, powoli kontynuuj cofanie tak, aby odległość pomiędzy liniami szerokości samochodu, a bokami przestrzeni parkingowej z lewej i z prawej strony były niemal identyczne.

4. Operuj kierownicą do momentu, w którym linie szerokości samochodu nie będą ustawione równolegle do linii prawego i lewego boku miejsca parkingowego.

5. W momencie, kiedy są one ustawione równolegle względem siebie, wyprostuj koła samochodu i cofnij powoli samochodem do końca miejsca parkingowego. Obserwuj nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej możliwej pozycji. (Jeśli miejsce parkingowe ma wyznaczone linie podziału, sprawdź, czy linie szerokości samochodu są ustawione względem nich równolegle).

6. Gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania biegów (automatyczna skrzynia biegów) zostaje przesunięta z pozycji biegu wstecznego (R) do innej pozycji dźwigni zmiany biegów (manualna skrzynia biegów) lub dźwigni wybierania biegów (automatyczna skrzynia biegów), na wyświetlaczu ponownie pojawia się wcześniejszy ekran.

UWAGA Ponieważ możliwe jest występowanie różnic pomiędzy obrazem wyświetlanym na ekranie, jak pokazano poniżej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj, czy z tyłu pojazdu nie ma żadnego niebezpieczeństwa i obserwuj otoczenie będące bezpośrednio w zasięgu Twojego wzroku.

• Na wyświetlanym na ekranie obrazie miejsca parkingowego (lub garażowego), mimo iż linia końcowa oraz linie odległości na monitorze mogą wydawać się równe względem siebie, w rzeczywistości na podłożu mogą one nie być tak do siebie dopasowane.
• Podczas parkowania na miejscu z linią podziału wyznaczoną tylko z jednej strony, linia ta oraz linia szerokości samochodu mogą wydawać się wyrównane na monitorze, jednak w rzeczywistości na podłożu mogą one nie być tak do siebie dopasowane.

Tryb wyświetlania za pomocą stałych linii szerokości pojazdu i odległości od tylnego zderzaka pojazdu

UWAGA Obrazy z kamery cofania wyświetlane na ekranie to obrazy odwrócone (odbicie lustrzane).

1. Aby włączyć widok kamery cofania, przesuń dźwignię zmiany biegów (manualna skrzynia biegów) lub dźwignię wybierania biegów (automatyczna skrzynia biegów) w pozycję biegu wstecznego (R).

2. Po sprawdzeniu warunków otoczenia cofaj samochodem.

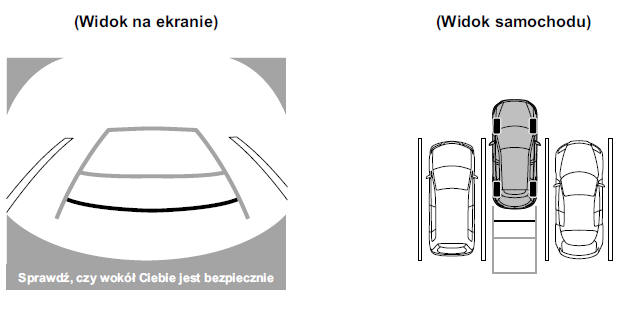

3. W momencie, kiedy Twój samochód zaczyna wjeżdżać w dane miejsce parkingowe, powoli kontynuuj cofanie tak, aby odległość pomiędzy liniami szerokości samochodu, a bokami przestrzeni parkingowej z lewej i z prawej strony były niemal identyczne.

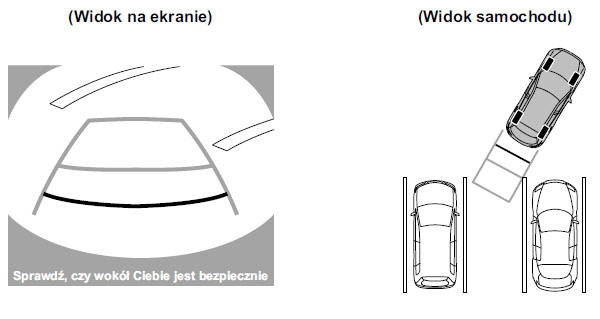

4. Operuj kierownicą do momentu, w którym linie szerokości samochodu nie będą ustawione równolegle do linii prawego i lewego boku miejsca parkingowego.

5. W momencie, kiedy są one ustawione równolegle względem siebie, wyprostuj koła samochodu i cofnij powoli samochodem do końca miejsca parkingowego. Obserwuj nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej możliwej pozycji. (Jeśli miejsce parkingowe ma wyznaczone linie podziału, sprawdź, czy linie szerokości samochodu są ustawione względem nich równolegle).

6. Gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania biegów (automatyczna skrzynia biegów) zostaje przesunięta z pozycji biegu wstecznego (R) do innej pozycji dźwigni zmiany biegów (manualna skrzynia biegów) lub dźwigni wybierania biegów (automatyczna skrzynia biegów), na wyświetlaczu ponownie pojawia się wcześniejszy ekran.

UWAGA Ponieważ możliwe jest występowanie różnic pomiędzy obrazem wyświetlanym na ekranie, jak pokazano poniżej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj, czy z tyłu pojazdu nie ma żadnego niebezpieczeństwa i obserwuj otoczenie będące bezpośrednio w zasięgu Twojego wzroku.

• Na wyświetlanym na ekranie obrazie miejsca parkingowego (lub garażowego), mimo iż linia końcowa oraz linie odległości na monitorze mogą wydawać się równe względem siebie, w rzeczywistości na podłożu mogą one nie być tak do siebie dopasowane.
• Podczas parkowania na miejscu z linią podziału wyznaczoną tylko z jednej strony, linia ta oraz linia szerokości samochodu mogą wydawać się wyrównane na monitorze, jednak w rzeczywistości na podłożu mogą one nie być tak do siebie dopasowane.

Różnice między obrazem wyświetlanym, a sytuacją rzeczywistą

Zdarzają się różnice pomiędzy wyświetlanym obrazem, a rzeczywistą sytuacją na drodze.

Taka zmiana perspektywy odległości może doprowadzić do wypadku. Zapamiętaj w jakich przypadkach może dojść do różnic w wyświetlaniu perspektywy odległości.

Kiedy obciążony jest tył samochodu

Kiedy tył samochodu jest obniżony, obiekty wydają się znajdować dalej, niż w rzeczywistości.

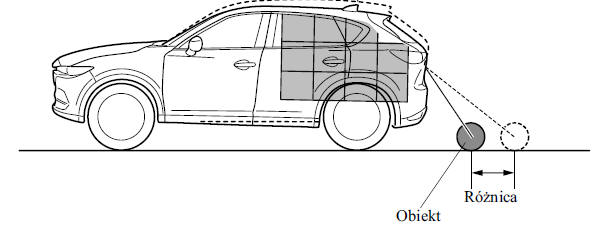

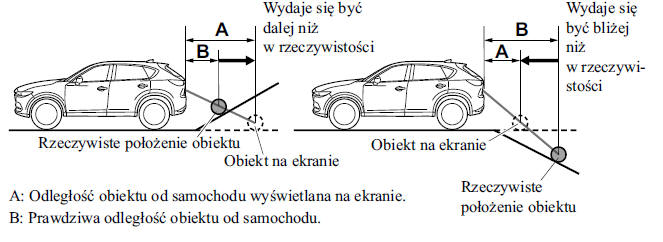

Kiedy za samochodem teren się załamuje

Kiedy teren za samochodem załamuje się do góry, obiekty na ekranie wydają się być dalej niż w rzeczywistości. Kiedy teren za samochodem załamuje się do w dół, obiekty na ekranie wydają się być bliżej niż w rzeczywistości.

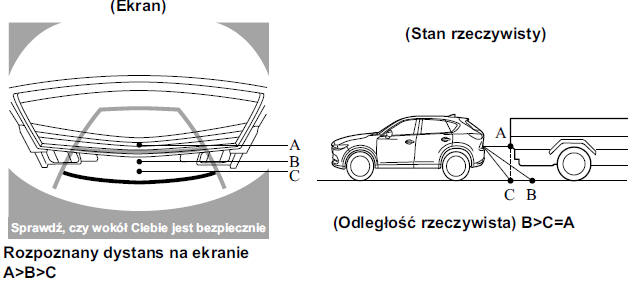

Trójwymiarowy obiekt z tyłu samochodu

Jako, że linie odległościowe odnoszą się do płaskiej powierzchni, odległość od wyświetlanego na ekranie obiektu trójwymiarowego różni się od rzeczywistej odległości.

(Typ wyświetlania za pomocą linii przewidywanego kierunku jazdy samochodu)

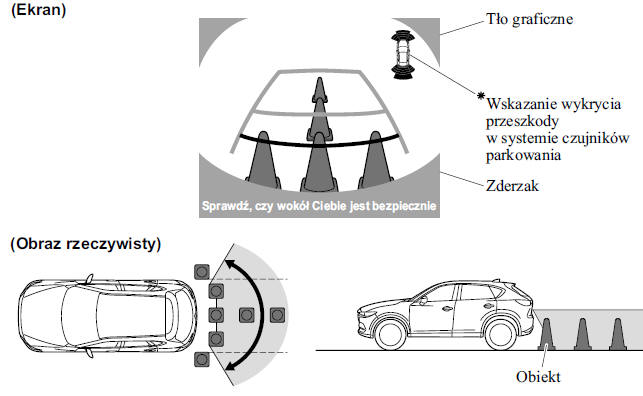

Podczas cofania w pobliżu obiektu trójwymiarowego

Podczas cofania w pobliżu obiektu wiszącego samochód może uderzyć w taki obiekt, nawet jeśli wskazane wcześniej linie kursu na ekranie nie stykają się z tym obiektem. Pozycja takiego obiektu wyświetlana na ekranie jest inna niż pozycja w rzeczywistości, ponieważ wskazane uprzednio linie kursu na ekranie wyświetlane są w oparciu o powierzchnię poziomą drogi. Podczas cofania w pobliżu obiektu wiszącego, osobiście sprawdź wzrokowo warunki otoczenia.

Regulacja jakości obrazu

OSTRZEŻENIE

Zawsze reguluj jakość obrazu kamery cofania podczas postoju: Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości obrazu kamery cofania - tj. jasności, kontrastu, kolorów i nasycenia koloru - podczas jazdy jest niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co może doprowadzić do wypadku.

Regulację jakości obrazu należy wykonać, gdy dźwignia zmiany biegów (manualna skrzynia biegów) lub dźwignia wybierania biegów (automatyczna skrzynia biegów) znajduje się w pozycji biegu wstecznego (R).

Możliwa jest regulacja czterech parametrów: jasność, kontrast, nasycenie koloru i kolor.

Podczas wykonywania regulacji zwróć uwagę na warunki otoczenia samochodu.

1. Wybierz ikonę
na ekranie, aby wyświetlić poszczególne opcje.

2. Wybierz żądaną pozycję.

3. Wyreguluj jasność, kontrast, nasycenie koloru i kolor, posługując się suwakiem.

W razie potrzeby zresetowania ustawienia naciśnij przycisk resetowania.

4. Wybierz ikonę
na ekranie, aby zamknąć daną opcję.
